TOPOLOGIA TIPO ANILLO
Topología de red en la que las estaciones se conectan formando un anillo. Cada estación
está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene
un receptor y un transmisor que hace la función de repetidor, pasando la señal a la
siguiente estación del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se
puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de
información, de esta manera se evita perdida de información debido a colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático para decir que
esta en mal funcionamiento o no funciona para nada) la comunicación en todo el anillo
se pierde.
Ventajas:
- El acceso a la red está asegurado en
un tiempo máximo definido.
- Simplificación del aspecto de
confirmación de tramas.
- Velocidades de transmisión altas
con bajas tasas de error.
- Buen comportamiento ante
situaciones de alto tráfico.
- Permite políticas de priorización de
tramas.
Desventajas:
- El fallo en uno de los nodos supone
el colapso de la red.
- La incorporación de nuevos nodos
no es sencilla, precisa de un diseño de
conexión adecuado.
ESTRUCTURA
 |
| topologia anillo, recuperado de: http://perso.wanadoo.es/aldomartin/topologiasdered/image007.gif |
TOPOLOGIA TIPO BUS
Topología de red en la que todas las estaciones están conectadas a un único canal de
comunicaciones por medio de unidades interfaz y derivadores. Las estaciones utilizan
este canal para comunicarse con el resto.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no
tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un
cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable
hace que los hosts queden desconectados.
La topología de bus permite que todos los dispositivos de la red puedan ver todas las
señales de todos los demás dispositivos, lo que puede ser ventajoso si desea que todos
los dispositivos obtengan esta información. Sin embargo, puede representar una
desventaja, ya que es común que se produzcan problemas de tráfico y colisiones, que se
pueden paliar segmentando la red en varias partes. Es la topología más común en
pequeñas LAN, con hub o switch final en uno de los extremos.
Ventajas:
- Fallo de la interfaz no afecta a otros
nodos.
- Velocidades de transmisión altas
con bajas tasas de error.
- Sencilla inserción de nuevas
estaciones.
Desventajas:
- El mecanismo de control de acceso
al medio (MAC) resulta complejo
para garantizar un tiempo de acceso
determinado.
- La rotura del bus puede bloquear el
tráfico incomunicando los nodos.
- Bajo rendimiento cuando el tráfico
es intenso.
ESTRUCTURA
 |
| topologia bus, recuperado de: http://usuaris.tinet.cat/acl/html_web/redes/topologia/images/bus.gif |
TOPOLOGIA ESTRELLA
Red en la cual las estaciones están conectadas directamente al servidor u ordenador y
todas las comunicaciones se han de hacer necesariamente a través de él. Todas las
estaciones están conectadas por separado a un centro de comunicaciones, concentrador 6
o nodo central, pero no están conectadas entre sí. Esta red crea una mayor facilidad de
supervisión y control de información ya que para pasar los mensajes deben pasar por el
hub o concentrador, el cual gestiona la redistribución de la información a los demás
nodos. La fiabilidad de este tipo de red es que el malfuncionamiento de un ordenador no
afecta en nada a la red entera, puesto que cada ordenar se conecta independientemente
del hub, el costo del cableado puede llegar a ser muy alto. Su punto débil consta en el
hub ya que es el que sostiene la red en uno.
Ventajas
- Fácil inserción de nuevos elementos.
- Alta seguridad.
- Fácil detección de nodos con fallos.
- Direccionamiento entre nodos
sencillo.
- Posibilidad de múltiples protocolos.
- Posibilidad de introducir jerarquías
en la prioridad de tramas.
Desventajas:
- Un fallo en el nodo central bloquea las
comunicaciones.
- Si el nodo es activo se retrasa el
tráfico.
- Las ampliaciones están sujetas a la
capacidad del nodo central, si la
exceden aumentan mucho los costes.
ESTRUCTURA
Ventajas
- Fácil inserción de nuevos elementos.
- Alta seguridad.
- Fácil detección de nodos con fallos.
- Direccionamiento entre nodos
sencillo.
- Posibilidad de múltiples protocolos.
- Posibilidad de introducir jerarquías
en la prioridad de tramas.
Desventajas:
- Un fallo en el nodo central bloquea las
comunicaciones.
- Si el nodo es activo se retrasa el
tráfico.
- Las ampliaciones están sujetas a la
capacidad del nodo central, si la
exceden aumentan mucho los costes.
ESTRUCTURA
 |
| topologia estrella, recuperado de: https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiQtXJwId5jEgxPvFgdXp_wGh8YWYviYtKJDlfjbz8ZlG7FDsJ_LVu-Gya47Xl2jaCoHEGICMha3ORSi17dMiGURG87AfmytZ3YgXI8EfkMeN6eEI_jPIT-h2K_O0ZBj27JkNGhUVuEJLQk/s1600/estrella.png |
TOPOLOGIA MALLA
La Red en malla es una topología de red en la que cada nodo está conectado a uno o
más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro
por diferentes caminos.
Si la red de malla está completamente conectada no puede existir absolutamente
ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones
con todos los demás servidores.
Ventajas:
-Es más tolerante, esto quiere decir que si una computadora se desconecta o si se le rompe el cable solo esa computadora es afectada y el resto de la red mantiene su comunicación normalmente.
| ||
-Es fácil de reconfigurar, añadir o remover una computadora es tan simple como conectar o desconectar el cable.
Desventajas:
-es muy costosa, a comparación de otros tipos
-el cable viaja por separado de cada Hub a cada computador
-si el Hub se cae la red no tiene comunicación
-si una computadora se cae o falla no puede enviar ni recibir mensajes

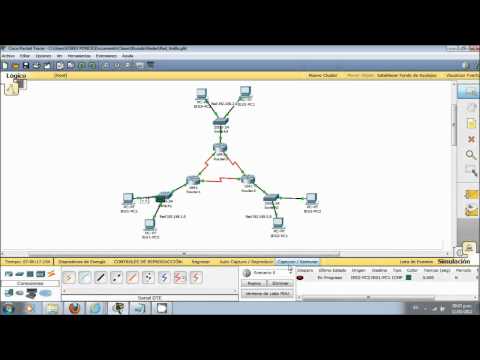

ESTRUCTURA
|
